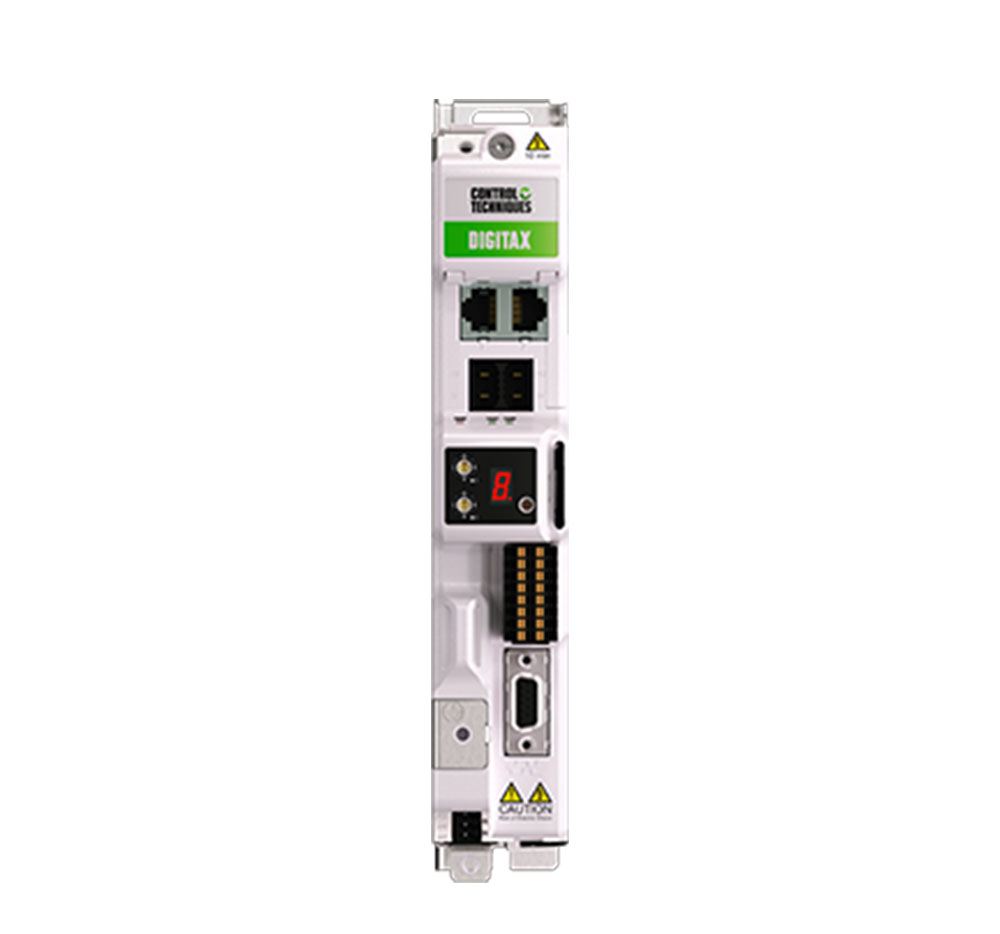

Digitax HD M754 MCi
Kategori: Servo Sürücü Ve Motorlar
Servo sürücü ve kontrolör bir arada
Yerleşik güçlü MCi ikinci işlemcisi ile Digitax M754 servo sürücü, çeşitli makine tasarımı fırsatları sunar.
Yerleşik MCi işlemci, gerçek zamanlı ağlarda aynı anda birden fazla sürücüyü ve motoru kontrol edebilen kapsamlı programlar çalıştırır.
RTMoE (Ethernet üzerinden Gerçek Zamanlı Hareket) kullanan yerleşik Etherneti, IEEE1588 V2 tarafından tanımlanan Hassas Zaman Protokolünü (PTP) kullanan sürücüler arasında senkronizasyon ve iletişim sağlar
Harici G/Ç, HMI’lar ve PLC’ler gibi harici bileşenler ile basit entegrasyon, entegre 2 port standart Ethernet anahtar üzerinde yer alan Modbus TCP/IP ile sağlanabilir.
Özellikler
Maksimum Performans
%300 tepe akımı performansı darbeli çalışma aşırı yük kapasitesi
Yüksek dinamik performans için optimize edilmiş kontrol çevrimleri
62,5 μsn akım çevrimi
250 μs konum ve hız çevrimi
16 kHz’ye kadar anahtarlama frekansı (varsayılan değerler 8 kHz olarak belirlenmiştir)
EnDat 2.2, Hiperface SinCos, Artımlı Karesel, SinCos, BiSS-C, SSI, Çözümleyiciler ve diğerleri dahil olmak üzere çok çeşitli geri besleme teknolojilerini destekler
Yüksek moment yoğunluğu, düşük eylemsizliğe sahip maksimum performanslı Unimotor hd servo motorlar
Sürücüler arasında yüksek hızlı senkronize iletişim sağlayan RTMoE (Ethernet üzerinden Gerçek Zamanlı Hareket)
Tüm sürücüler arasında konum, hız ve akım çevrimlerini senkronize etmek için kullanılan dağıtılmış saat döngüleri
IEEE1588 V2 tarafından tanımlanan Hassas Zaman Protokolü
1 μs'den daha az sapmalı (tipik olarak <200 ns) yüksek hızlı ağ senkronizasyonu
Merkezi olmayan hareket uygulamaları için güçlü MCi ikinci işlemci
Standart bir PLC'den dört kata kadar daha hızlı uygulama programlarını çalıştırma kapasitesi
Sürücünün 250 μs çevrim süresinde hareket işlevlerini gerçekleştirmek için yerleşik AMC (Gelişmiş Hareket Kontrolörü) ile entegrasyon
Ethernet ağı üzerinden birden fazla sürücüyü koordine edebilir, mükemmel şekilde senkronize edilmiş çok eksenli makine performansı sağlar
Endüstri standardı IEC61131-3 programlama dillerini kullanan, kullanımı kolay Machine Control Studio yazılımı sayesinde programlar oldukça hızlıdır ve kolayca geliştirilebilirler
Minimum boy
40 mm’lik sürücü genişliği - Her sürücüde 16 A'ya kadar 25 sürücülü sistem 1 metrelik pano alanına monte edilebilir
Harici bir kontrolöre olan ihtiyacı ortadan kaldırarak, tam bağımsız kapasite ile aynı seviyede kullanım alanını azaltır
Sürücüleri doğrudan sıra sıra yerleştirerek kabin yüksekliğini azaltır. Patentli Ultraflow™ teknolojisi, sürücünün arka tarafından ısıyı doğrudan dışarıya verir (sürücü ısı dağılımı, standart olarak sürücünün üst kısmında yer alan havalandırma delikleri üzerinden de sağlanabilir).
200 mm derinliğe sahip panolara monte edilebilir
Kolay montaj ve kurulum
DIN rayına yerleştirebilme
Çok eksenli kolay kurulum için kitler
Hızlı kurulum için tek kablo ve elektronik motor bilgi plakası
Unimotor hd servo motorlarla sorunsuz motor sürücü eşleştirmesi
Takılabilir konnektörlere kolay erişim
Connect PC aracı ve SD kartlar ile hızlı devreye alma
Machine Control Studio uygulaması, otomasyon ve hareket kontrol özelliklerini programlamak için esnek ve sezgisel bir ortam sağlar
IEC61131 standart dilleri ile programlanabilme özelliği
Esneklik
Dahili anahtar bulunan 2 Ethernet port
Yerleşik RS485 iletişim
3 adet dijital giriş, 1 adet dijital çıkış ve 1 adet dijital G/Ç ile genişletilmiş bağlantı
Modbus TCP/IP master (maksimum 5 düğüm)
Tüm yerleşik uygulamaların programlanabilirliği
Yerleşik güvenlik
Makine güvenliği sağlanarak arıza süresini düşürme
- Entegre Çift Güvenli Moment Kapama
- SIL3 (Güvenlik Bütünlüğü Seviye 3) ve PLe (Performans Seviyesi e) standartlarını karşılar
